5. Sınıf Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları

Devre Elemanlarının Sembollerle Gösterimi

Devrelerin Şema Halinde Gösterimi

5. Sınıf Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Etkinlikleri

5. Sınıf Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Video

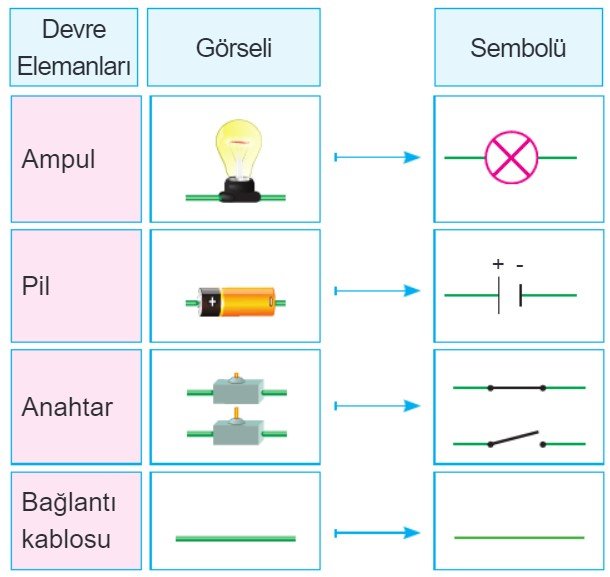

1. Devre Elemanları ve Semboller:
   • Pil (Batarya): Elektrik enerjisi sağlayan bir güç kaynağını temsil eder. Genellikle iki çizgili bir sembolle gösterilir.
   • Ampul (Lamba): Elektrik enerjisini ışığa çeviren bir elemandır. Genellikle bir daire içinde çapraz çizgilerle temsil edilir.
   • Anahtar: Devreyi açıp kapatan bir elemandır. Genellikle açık durumu bir çizgiyle, kapalı durumu bir daireyle gösterilir.
2. Devre Şemaları:
   • Devre şeması, devredeki elemanların sembollerle gösterildiği bir çizimdir. Elektrik devrelerini anlamak ve tasarlamak için kullanılır.
   • Devre şemalarında elemanlar sembollerle temsil edilir ve bu semboller çizgi ve bağlantılarla birbirine bağlanır.
3. Basit Bir Devre Örneği:
   • Bir pil, bir anahtar ve bir lamba içeren basit bir devre örneğini ele alalım.
   • Pil sembolü, anahtar sembolü ve lamba sembolü devre şemasında yer alır.
   • Pilin artı (+) ve eksi (-) uçları doğru şekilde bağlanmalıdır.
   • Anahtar, pilin akım yolunu açıp kapatarak lambanın yanıp sönmesini kontrol eder.
4. Devre Kurma Adımları:
   • Pilin artı (+) ucu ile lambanın bir ucu birleştirilir.
   • Pilin eksi (-) ucu ile anahtarın bir ucu birleştirilir.
   • Anahtarın diğer ucu ile lambanın diğer ucu birleştirilir.
   • Anahtar kapatıldığında devre açılır, lamba yanmaz. Anahtar açıldığında devre kapanır, lamba yanar.

Bu basit örnekle öğrencilere devre elemanlarını tanıtmak ve temel devre şemalarını anlamalarını sağlamak mümkündür. Öğrencilere pratik yapma fırsatı vermek, gerçek hayattan örneklerle konuyu desteklemek de öğrenmeyi pekiştirebilir.

1. Soru: Devre Elemanları Sembollerle Gösterme
   • Aşağıdaki sembollerle temsil edilen devre elemanlarını isimlendirin:
     • 🔋
     • 🔌
     • 💡
2. Soru: Temel Devre Şeması Oluşturma
   • Pil, anahtar ve lamba kullanarak basit bir devre şeması oluşturun. Devrede pilin ve lambanın pozitif ve negatif uçlarını doğru şekilde bağlayın.
3. Soru: Devre Kurma ve Gözlemleme
   • Aşağıda verilen malzemelerle basit bir devre kurun:
     • Pil
     • Anahtar
     • Lamba
   • Devreyi açtığınızda lambanın ne olacağını gözlemleyin.

1. Devre Elemanları Eşleştirme:
   • Öğrencilere farklı devre elemanları sembollerini içeren kartlar verin.
   • Her öğrenciden sembollerle eşleşen devre elemanlarının isimlerini eşleştirmelerini isteyin.
   • Ardından, sınıfta bu kartları karşılıklı olarak kontrol ederek doğru eşleştirmeleri gözden geçirin.
2. Elektrikli Maket Araçları Yapımı:
   • Öğrencilere küçük bir model ev yapma görevi verin.
   • Her öğrenci, evlerine lamba veya zil gibi basit bir elektrikli alet eklemek üzere bir devre tasarlamalıdır.
   • Öğrenciler devre şemalarını çizmeli ve daha sonra kendi tasarımlarını gerçekleştirmek için basit devre elemanları kullanmalıdır.
3. Devre Kurma Yarışması:
   • Öğrencileri ekiplere ayırın ve her ekibe aynı malzemelerle basit bir devre kurma görevi verin.
   • Ekipler, belirli bir süre içinde devrelerini kurmalı ve devreyi doğru bir şekilde çalıştırmalıdır.
   • Yarışmanın sonunda, her ekip kendi devre şemasını sınıfa sunmalı ve devrelerini diğer öğrencilere açıklamalıdır.
4. Evdeki Elektrikli Cihazların İncelemesi:
   • Öğrencilere, evlerinde bulunan bir elektrikli cihazın (örneğin, lamba, priz, televizyon vb.) devre şemasını çizme görevi verin.
   • Öğrencilere, bu cihazın içinde hangi devre elemanlarının bulunduğunu ve nasıl çalıştığını araştırmalarını isteyin.
   • Öğrenciler, sınıfta buldukları bilgileri paylaşarak evdeki elektrikli cihazların nasıl çalıştığını anlamaya çalışmalıdır.
5. Elektrik Devresi Hikayesi:
   • Öğrencilere, kendi hayal ettikleri bir elektrik devresi hikayesi yazma görevi verin.
   • Hikayelerinde, farklı devre elemanlarını (pil, anahtar, lamba, zil vb.) kullanmalarını ve devrelerini anlamalarını sağlamalarını isteyin.
   • Hikayelerini sınıfta paylaşarak, öğrencilerin yaratıcılıklarını ve elektrik devreleri konusundaki anlayışlarını geliştirmelerine olanak tanıyın.
